實踐證明，市面上常用的無鉛焊臺功率均在90W以上，比上以前的60W焊臺或單支烙鐵，熱效率及熱回復性都增加了很多，所以在焊接相同產品時，所需的焊接溫度會低上10-30度，且更穩定。

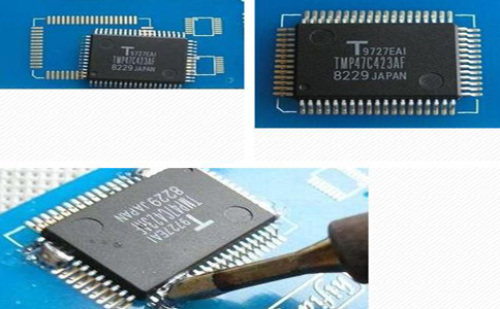

　　一、手工焊接的原理：

　　常見的手工焊接工藝就是通過烙鐵頭傳熱，熔化焊錫，來使焊接件(電子元器件等)與焊盤(被焊件)連接接合。

　　手工焊接要素：電源(焊臺或烙鐵)、加熱體(發熱芯)、烙鐵頭、焊錫、焊接件等;

　　二、無鉛焊接知識

　　以前的焊錫是錫鉛合金，如63/37(錫63%，鉛37%)，熔點為183度。因鉛對環境的有毒性，ROHS等法規規定電子產品中禁用。所以出現了替代的無鉛焊錫。

　　無鉛焊錫相對有鉛焊錫：

　　1、熔點升高約34-44度;

　　2、焊錫中錫含量增加了;

　　3、上錫能力差(可焊性差)，無鉛焊錫的焊錫擴散性差，擴散面積差不多是共晶焊錫的1/3;

　　三、手工焊接溫度公式：

　　焊接作業最適合的溫度是在使用的焊錫的熔點+50度。烙鐵頭的設定溫度，由于焊接部分的大小，電烙鐵的功率和性能，焊錫的種類和線型的不同，在上述溫度的基礎上還要增加X度(通常為100)為宜。即為：烙鐵頭溫度=焊錫熔點+50+X(損耗)。如：有鉛焊錫63/37常用焊接溫度：183+50+100=333左右，無鉛錫銅為：227+50+100=377度。因為不同產品焊點大小、不同焊錫、不同環境及操作習慣等影響，此處X變化很大，所以焊接溫度有從350-450的使用情況。

　　四、烙鐵頭損耗原理：

　　烙鐵頭尖端結構大致為;銅-鍍鐵層-鍍錫層，焊接時，加熱的情況下，鍍鐵層會與焊錫中的錫之間發生物理化學反應，使得鐵被溶解腐蝕掉，而且這個過程隨著溫度升高會加速。所以，無鉛焊接時，因為焊接溫度普遍升高，同時焊錫中的錫含量也大幅度增加，于是烙鐵頭的壽命急劇減少。

　　五、無鉛手工焊接常見問題：

　　1、使用高溫時，容易損壞元器件;

　　2、烙鐵或焊臺熱回復性不好的話，容易出現虛焊假焊，不良率增加;

　　3、烙鐵頭氧化損耗增加;

　　六、無鉛手工焊接常見對策：

　　1、使用無鉛專用烙鐵頭(本身鍍無鉛錫，適當增厚鍍鐵層來延緩腐蝕，延長壽命，同時不影響導熱);

　　2、使用無鉛專用焊臺(大功率、快速回溫，使得溫度更穩定，并能使用低溫進行焊接);

　　七、無鉛焊臺知識：

　　由焊接原理可知，焊接工藝是靠熱量的傳遞來完成的。所以，無鉛焊接時需要加熱體有更好的供熱效率，這就要求焊臺或烙鐵有更大的功率和更快的熱回復性。實踐證明，市面上常用的無鉛焊臺功率均在90W以上，比上以前的60W焊臺或單支烙鐵，熱效率及熱回復性都增加了很多，所以在焊接相同產品時，所需的焊接溫度會低上10-30度，且更穩定。這樣再配上特制的無鉛烙鐵頭，烙鐵頭的損耗也大大減少，成本降低的同時，產品品質也得到了保障。

　　信息來源：http://www.2spo.com/信息整理：精密車床件制造商-東莞品曄電子

東莞市品曄電子有限公司作為國內精密車件、五金沖壓件、PIN針、銅針、銅件、螺母銅套、電源針腳、電子插針及車削件定制研發生產廠家，專注為連接器客戶提供高品質、高效能、節能環保的車件產品。致力于發展成為連接器行業綜合實力較強的車床加工品牌服務商。

品曄電子所研發生產的精密車件、車床件、連接器PIN針、電子插針、五金件均屬定制產品，其價格及規格尺寸、數量、材質、制作工藝等方面，沒有統一標準，如有需要請聯系我們，謝謝!
